Дефлектор для дымохода: для чего нужен
Изменено: 14.05.2025
- Определение, составные элементы
- Виды дымников
- Дефлектор для дымохода: для чего используется
- Дефлектор или зонт: что выбрать
Дефлектор – важный элемент системы дымоудаления. Небольшое устройство играет существенную роль в защите дымоходного канала, а также общем улучшении аэродинамики. Разберём детально, что такое дефлектор для дымохода: для чего нужен, как используется, какие виды существуют.
Определение, составные элементы
Дефлектор — устройство, устанавливаемое на верхнюю часть дымохода или вентиляционного канала, предназначенное для усиления естественной тяги за счёт аэродинамического эффекта. Прибор использует ветер для создания разрежения в устье канала, благодаря чему усиливается выход газов или воздушных масс наружу.
Конструкция зависит от модели. Классическая установка включает:
- Корпус (цилиндр) – основная часть, которая монтируется непосредственно на трубу.
- Диффузор – расширяющаяся часть, где происходит понижение давления, ускорение воздушного потока.
- Отражатель (конус или зонт) – часть, отталкивающая воздушный поток вниз по внешней стороне, создавая область разрежения у выхода.
- Кожух (обтекатель) – дополнительная деталь, защищающая от снега, дождя, создающая стабильное обтекание.
- Крепёж – скобы, хомуты, болты.
- Защитная сетка (опционально) – предотвращает попадание внутрь птиц, листьев, крупного мусора.
Изготавливается устройство из оцинкованной стали, нержавейки, алюминия. Среди основных требований: прочность, антикоррозийные свойства, устойчивость к УФ-излучению, нестабильным температурным режимам.
Виды дымников
На вопрос «дефлектор для дымохода - что это» ответили. Разберемся в разновидностях.
ЦАГИ
Аэродинамическое устройство, предназначенное для усиления тяги за счёт рационального использования ветрового потока. Изделие работает на основе закона Бернулли: когда ветер обтекает конструкцию, над устьем трубы возникает область пониженного давления. Это вызывает активное втягивание воздуха или продуктов сгорания вверх.
ЦАГИ подходят для:
- дымоходов печей, котлов, каминов;
- вентиляционных шахт жилых домов;
- промышленных зданий;
- вытяжных шахт на крышах;
- канализационных стояках.
Аппарат разработан учёными Центрального аэрогидродинамического института (ЦАГИ) им. профессора Н. Е. Жуковского — ведущего научного центра в области аэродинамики, авиационных технологий. Модель создавалась с расчётом на бесперебойную работу в разных климатических, ветровых условиях.
Дымник Вольперта-Григоровича
Это один из первых типов дефлекторов, разработанный ещё в начале XX века инженером В. М. Григоровичем. Изделие представляет собой статическую насадку на дымоход или вентиляционную трубу, предназначенную для усиления естественной вытяжки, а также защиты от задувания ветра, попадания снега или мусора.
Среди преимуществ аппарата:
- Улучшает тягу;
- Не требует электроэнергии;
- Облегчённая сборка, монтаж;
- Устойчив к атмосферным воздействиям;
- Доступность в изготовлении, цене.
Прибор особенно эффективен при вертикальном или косом направлении ветра. При полном штиле работа ограничена, но при любом движении воздушных масс, тяга усиливается.
Дымник Григоровича – классика среди устройств, предназначенных для оттока продуктов сгорания. Он идеален для регионов с умеренным климатом и стабильным ветром. Отлично подойдёт для небольших частных систем — печных, вентиляционных, банных. Несмотря на конкуренцию со стороны современных моделей, продолжает использоваться благодаря своей эффективности, проверенной десятилетиями.
Н-образный
Действует как естественный инжектор: ветер не препятствует, а, наоборот, усиливает тягу, помогая вытянуть дым наружу. Дымник хорошо поддерживает работу даже в условиях резких порывов ветра. Он отлично подходит для ветреных регионов, а также для обустройства дымоходных систем на высотных объектах.
Тарельчатый

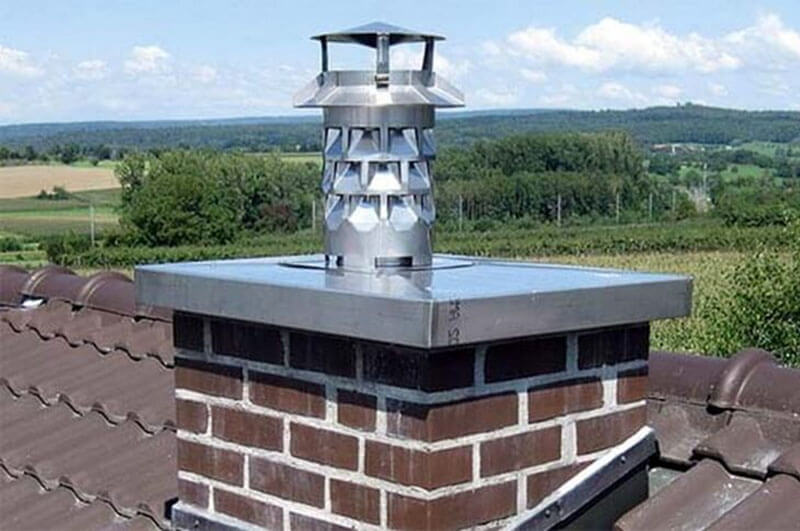

Разработан как альтернатива классическим зонтам и колпакам, отличается компактной формой, современным внешним видом. Внешне выполнен в виде нескольких горизонтальных дисков (тарелок), установленных с зазором друг над другом. Используется в частных, промышленных комплексах. Эффективен при любом направлении ветра, устойчив к осадкам, не содержит подвижных деталей. Изготавливается из оцинкованной или нержавеющей стали, легко монтируется на трубу.
Вращающийся
Главная особенность элемента — подвижная турбина, которая вращается под воздействием воздушных масс, создавая стабильную зону разрежения.
Принцип действия основан на комбинации аэродинамики, механического движения. Когда ветер попадает на лопасти турбины, она начинает вращаться. Такое движение увиливает отток воздуха, независимо от направления ветра. За счёт постоянного вращения внутри создаётся пониженное давление, благодаря чему воздух из шахты выходит гораздо быстрее.
Дефлектор для дымохода: для чего используется
Дефлектор — простая, на первый взгляд, насадка на трубу, но на деле — важнейшая деталь, влияющая на безопасность дымоходной конструкции. Прибор выполняет сразу несколько ключевых функций:
- Усиливает естественную вытяжку. Особенно важно при нестабильном давлении или в безветренную погоду.
- Стабилизирует функционирование дымохода. Предотвращает внутриканальные колебания. Обеспечивает равномерное удаление продуктов сгорания.
- Защищает от задувания. При сильном ветре поток может «вбивать» воздух обратно в шахту. Дымник исключает такую ситуацию, блокируя встречный поток, направляя его в обход устья.
- Предотвращает обратную тягу — опасное явление, при котором дым возвращается внутрь помещения. Аппарат создаёт направленный выход, препятствуя возврату дыма.
- Защищает от атмосферных осадков. Не позволяет дождю или снегу проникать в газоход. Продлевает срок службы, исключает замерзание или засорение.
- Препятствует попаданию птиц. Многие модели оснащаются защитными сетками или имеют форму, не позволяющую проникновению внутрь нежелательных объектов.
- Улучшает общий КПД отопления. Ускоряет сгорание топлива, снижает расход энергии.
Дефлектор или зонт: что выбрать
Выбор зависит от задачи. Если цель — защитить систему от осадков с минимальными затратами, подойдёт зонтик. Простая конструкция, лёгкий монтаж, доступная цена. Однако на этом его функции заканчиваются.
Когда требуется стабильная вытяжка, защита от обратного задувания, препятствие для проникновения пернатых, усиление работы канала — разумнее использовать дефлектор. Он создаёт аэродинамическое разрежение, улучшает отвод дыма, нормализует давление. Особенно актуален в шахтах с переменным отводом продуктов сгорания, при больших ветровой нагрузке, а также в котлах с интенсивным горением.
Зонт — базовое решение. Дефлектор — комплексная технологичная защита. Рекомендуем, при проектировании дымохода ориентироваться не только на бюджет, но и на требования к безопасности всей системы.
