Дымоход - это важный элемент системы отопления, который обеспечивает безопасный вывод продуктов горения из помещения. От правильности его установки зависит безопасность проживания в доме. При монтаже нужно знать и соблюдать ряд правил и технических характеристик.

Размещение трубы зависит от расположения печи, котла или камина. Лучше всего обустроить дымоотвод внутри дома. Система дымоотвода защищена от холода, а на тягу не влияют ветровые подпоры. Правильная установка дымового канала – залог безопасности и эффективности вашей отопительной системы.

Базовые правила монтажа

• Устанавливается согласно нормам и требованиям пожарной безопасности. Убедитесь, что он не выходит за пределы кровли, а расстояние не слишком близко к оконным проемам и другим горючим материалам.
• Для стабилизации трубы применяются хомуты, а соединения находятся не на местах перекрытий.
• Не допускайте касаний трубы с другими коммуникациями.
• Через каждые 2 метра устанавливаются кронштейны и опоры крепления.
• Не делайте горизонтальные участки больше 1 метра.
• При проходе дымохода через кровлю или стены применяются только сэндвич-трубы. Расстояние между деревянными перекрытиями и сэндвичем не менее 250 мм.
• Промежуток между трубой и несущими конструкциями изолируют негорючими материалами - базальтовой ватой, керамзитом и т.п.
• Если печь или камин расположены возле стены, то её необходимо изолировать негорючими материалами.
• Высота дымового канала должна быть не меньше 4 метров.
• После установки проведите тестирование. Убедитесь, что система работает корректно.

Монтаж дымового канала из нержавеющей стали

Этапы:

• Определите место установки и подготовьте необходимые инструменты и материалы.
• Соедините трубы, следуя инструкции производителя. Убедитесь, что соединения герметичны.
• Закрепите трубу с помощью хомутов, обеспечив ей надежную фиксацию.

Основные технические характеристики

• Диаметр. Соответствует диаметру выхода вашего отопительного устройства. Чем больше мощность котла, тем больше должен быть диаметр канала. Обычно, размеры от 100 до 250 мм.
• Высота. Минимальная высота не менее 4 метров от уровня выхода газов. Высота должна быть достаточной для создания тяги, но не слишком большой, чтобы избежать потерь тепла. Высота трубы над коньком не менее 50 см.
• Толщина металла, Используется нержавеющая сталь толщиной от 0,5 до 1,0 мм. При выборе дымохода важно ориентироваться не только на толщину, но и на марку стали. Высоколигированные аустенитные марки AISI 304, AISI 310, AISI 316, AISI 321, обладающие высокой жаропрочностью. AISI 316, AISI 321 кроме жаропрочности, обладают кислотостойкостью за счет содержащегося в сплаве титана и применяются также для газового и дизельного оборудования. Также обращайте внимание на сварной шов. Самое прочное соединение в стык - достигается при применении TIG-сварки в аргонной среде.
• Одностенная или сэндвич труба. Одностенные изготавливаются из нержавеющей стали. Являются стартовыми элементами для теплосъема от патрубка печи до первого прохода через потолок или стену. За 0,5 м до потолка или стену одноконтурные трубы стыкуются с сэндвичем. Сэндвич труба состоит из двух слоев металла и изоляции между ними из базальтовой ваты, керамического волокна или других жароупорных утеплителей. Не позволяет остывать внутреннему контуру дымохода, препятствуя снижению тяги и образованию конденсата. Поддерживается высокий уровень КПД, затраты топлива уменьшаются.

Как лучше вывести дымоход: через стену или крышу

Вывод трубы – это важный этап при установке печи или камина. Неправильный монтаж может привести не только к неэффективной работе отопительной системы, но и к риску пожара или отравления угарным газом. На выбор влияет, где находится печное оборудование и как размещены балки и стропила в месте прохода дымохода.

Проход через потолочные перекрытия и кровлю

Вывод дымохода напрямую через потолочные перекрытия и кровлю часто используется в качестве оптимального решения. Такой вариант не содержит отводов, в которых оседает сажа, и которые препятствуют тяге.

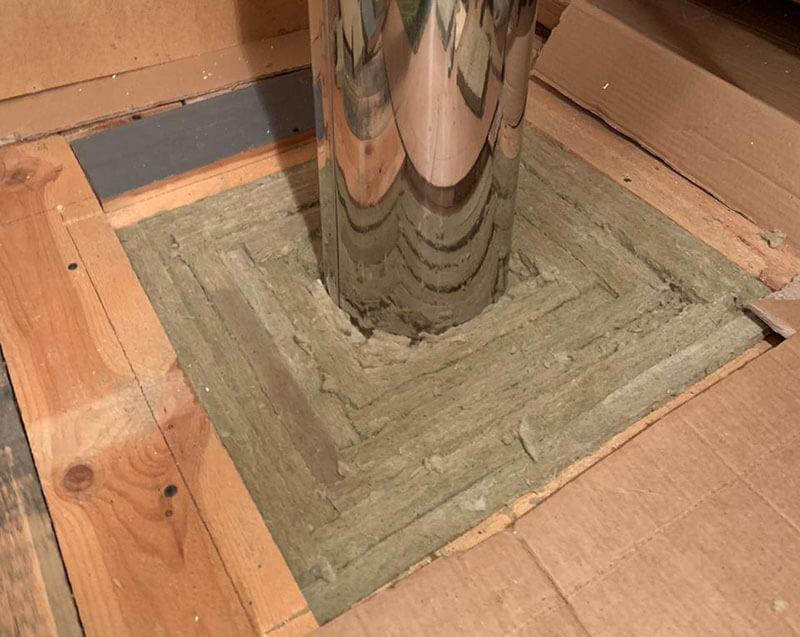

В зависимости от расположения отопительного оборудования (у стены или в центре комнаты) к стене крепится кронштейн с опорной площадкой или монтажная площадка размещается в перекрытии, снимая лишнюю нагрузку с печи или камина и одновременно стабилизируя дымоход. Пространство между сэндвич-трубой и горючими перекрытиями закладывается слоями базальтовой ваты или другим видом теплоизоляции для предотвращения возгорания последних от термического воздействия. Отступы строго регламентированы и должны быть произведены в соответствии с правилами пожарной безопасности, то есть не менее 250 мм между сэндвичем и деревянными перекрытиями.

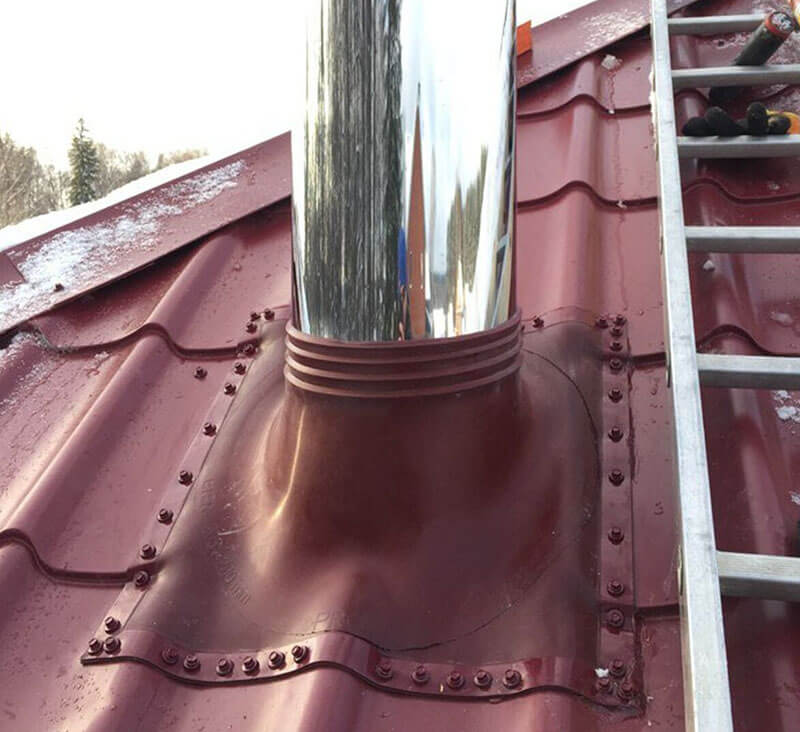

Выход через кровлю также изолируется с применением специальной крышной разделки. На завершающем этапе применяются кровельные элементы и влагоизоляция.

Дымоотведение через перекрытия и крышу – наиболее распространенный и безопасный метод. Высокий дымовой канал обеспечивает хорошую тягу, что важно для эффективного удаления дымовых газов. Минимум риска возгорания, так как труба имеет ровный прямой канал, в котором сажа скапливается меньше. Монтаж не требует строительных лесов или высоких лестниц, достаточно стремянки. Чистить такой дымоход также проще.

Чтобы быть уверенным в качестве монтажа, лучше обратиться к профессионалам для установки. Наши монтажники быстро и качественно установят дымоход в вашем доме.

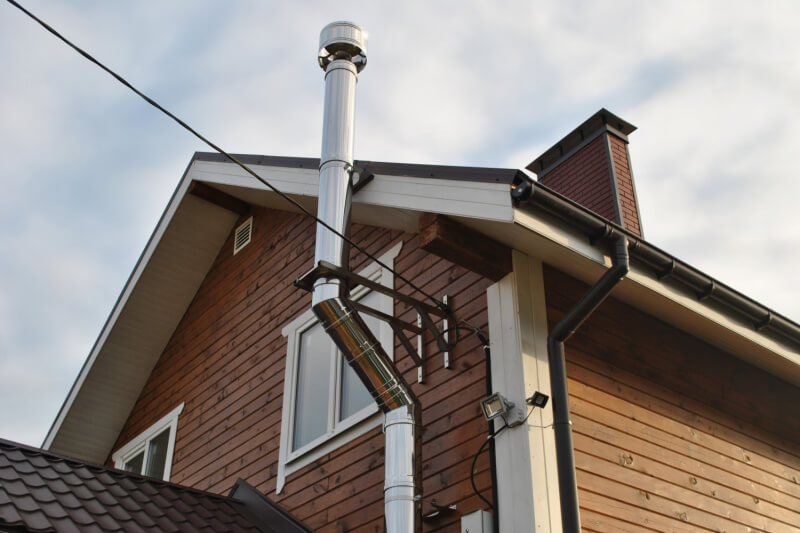

Проход через стеновые перекрытия

Высота дымового канала должна соответствовать СНиПам и ВДПО. Потребуется обеспечить большую герметичность и защиту трубы от погоды и осадков. При таком способе больше образовывается конденсат и сажа, поскольку большая часть трубы на улице – на холоде. Все крепежные элементы размещаются на внешней стене. Для установки потребуются строительные леса.

Как собирать дымоход: по дыму или конденсату

Система дымоотводящего канала является ключевым элементом безопасной и эффективной работы отопительных приборов. Сборка бывает по дыму и конденсату – это актуально только для одностенных труб. В сэндвичах внешний контур собирается по дыму, а внутренний контур - по конденсату.

Сборка по дыму

Этот метод используется, как правило, когда речь идет о твердотопливном оборудовании (печи, камины, банные печи) у которого температура отходящих газов достаточно высока и, как следствие высокой температуры, минимально образование конденсата. Выглядит это так – верхняя труба при посадке накрывает нижнюю.

Сборка по конденсату

Такой способ монтажа применяется особенно для газовых или дизельных котлов, работа которых основана на принципе длительного горения, по сути тления, и температура дыма невысока. Конденсата образуется довольно много в процессе сгорания, и он стекает вниз. В случае сборки по конденсату верхняя труба входит внутрь нижней. Сборка по конденсату для твердотопливных приборов также имеет смысл, в частности от патрубка к стартовому элементу. Обильные осадки или конденсат именно в месте соединения патрубка печи с трубой находят зазор и стремятся наружу, заливая корпус печи или камина. Именно этот участок самый уязвимый – для него не предусмотрены стягивающие хомуты, стык промазывается только герметиком. Огнеупорный герметик, которым промазывают швы, не является влагостойким, и мгновенно смывается просачивающейся влагой. Итог - сборка по конденсату приоритетна в большинстве случаев.

Требования к дымовому каналу

• Герметичность - все соединения должны быть герметичными, чтобы избежать утечек и загрязнения воздуха в доме. Для этого одностенные и двухстенные элементы скрепляются хомутами, а стык патрубка печи и стартового элемента промазывается жаростойким герметиком.
• Материал - для дымоотводящей системы необходимо выбирать материалы, устойчивые к высоким температурам и коррозии: нержавеющую сталь, керамику или огнеупорный кирпич.
• Сечение - диаметр должен соответствовать мощности отопительного устройства. Слишком маленький приводит к снижению тяги, а слишком большой – к ее избыточности. В готовых заводских приборах ориентируйтесь на диаметр патрубка. Диаметр дымохода не должен быть меньше диаметра патрубка подключаемого устройства.
• Высота - минимальная высота дымового канала составляет не менее 4 метров от точки выхода газов, чтобы давать хорошую тягу. Высота над коньком не менее 50 см.

Основные элементы дымоходной трубы

Дымовая труба

Через неё выводятся дымовые газы. Производится из нержавеющей стали или керамики. Важно, чтобы труба была устойчивой к высоким температурам и коррозии. Среди прямых стальных элементов есть одностенные трубы и телескопические трубы, сэндвичи (с утеплением) и поворотные и задвигающиеся шиберные заслонки.

Отвод

Элемент для изменения направления трубы. Он может быть под углом 30, 45 или 90 градусов и служит для обхода препятствий, стенок, балок. Отводы могут снижать тягу, поэтому выбирайте правильные углы и не устанавливайте их много.

Тройник

Тройник на 45 или 90 градусов - один из первых элементов при монтаже дымохода через стену или при заднем подключении к патрубку печи. Облегчает удаление конденсата и сажи через ревизию или конденсатоотвод.

Ревизия и конденсатоотвод.

Устанавливается в нижней части канала, а именно тройника, и служит для доступа к его внутренним поверхностям при чистке и обслуживании. Позволяет удалить скопления от продуктов сгорания.

Монтажная площадка, опора.

Эти несущие элементы необходимы для фиксации и стабилизации все дымоотводящей системы и снятия нагрузки с корпуса камина (печи). Есть напольные площадки, потолочно-проходной узел, опоры промежуточные для перекрытий.

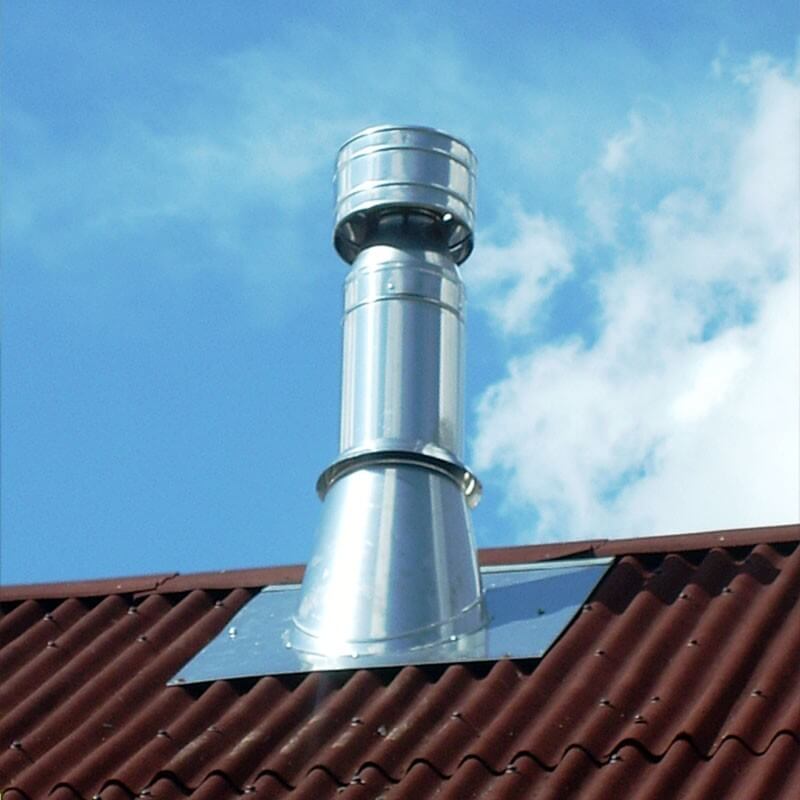

Зонт, дефлектор или оголовок.

Зонт или оголовок служат для защиты дымовой трубы от осадков.

Дефлектор – это тот же зонт, но с усиленной защитой (поперечный барьер) от природных воздействий, в частности от ветра. Препятствует задуванию ветра в дымоход и смещению пламени в направлении помещения, стабилизирует тягу. Среди завершающих дымоход элементов есть разновидности с искрогасителями.

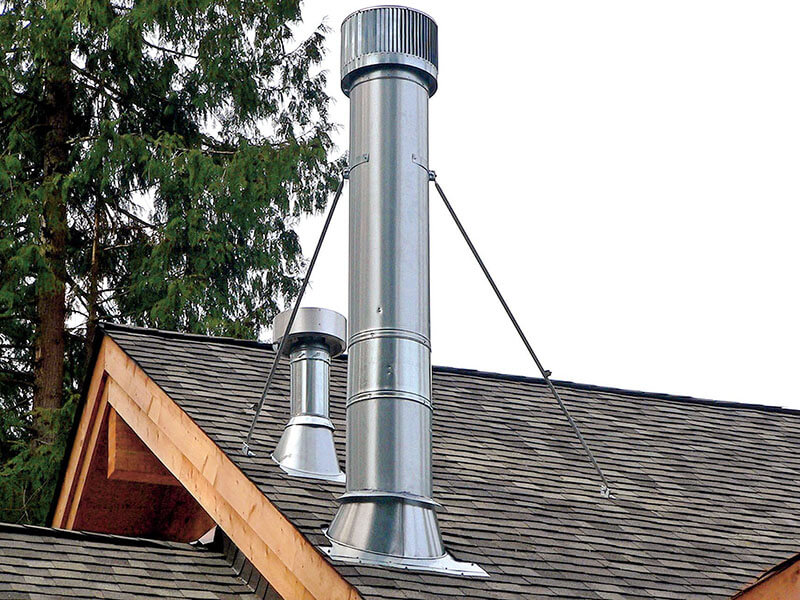

Крепеж – хомуты, растяжки, консоли, кронштейны

При помощи консолей, кронштейнов, хомутов и растяжек фиксируют трубу к стенам и крыше. Хомуты также скрепляют элементы между собой. Эти монтажные детали обеспечивают надежность и устойчивость дымового канала, предотвращая его колебания и возможные повреждения. Изготавливаются из нержавеющей стали или других прочных материалов.

Переходник или адаптер

Это элементы, который соединяют дымовой канал с патрубком котла, камина или печи.

Крышная и потолочная разделка

Закрывают монтажные отверстия в перекрытиях, кровле, стене.

Правильная сборка и грамотный монтаж дымохода – это гарантия его долгосрочной и безопасной эксплуатации. Для уверенности в безопасности отопительной системы и в ее исправной работе обращайтесь к нашим специалистам.
